B. ガフクロミックフィルムによる線量分布評価手順

ガフクロミックフィルムについて

ラジオクロミックフィルム(商品名:ガフクロミックフィルム)は、放射線照射により発色する物質が添加されたプラスチックフィルムです。
現像が必要なく、はさみ等で容易にカットが可能で、スキャナを用いることにより2次元の線量分布が得られます。

フィルム解析システムフィルム解析システム

フィルム解析システムフィルム解析システム
  • ガフクロミックフィルム:EBT4 (ASHLAND社製)
  • スキャナ:DS-G20000 (EPSON社製)
  • フィルム解析システム:Simple IMRT Analysis (Triangle Products社製)

フィルム解析手順

B-1.DICOMデータ(基準線量分布画像)の入力

事前にいただいた施設の線量分布評価用計算データをフィルム解析システムに入力します。

B-2.ガフクロミックフィルム (評価線量分布画像) のスキャン

スキャナを用いて照射されたフィルムをスキャンします。

B-3.スキャンデータの解析

フィルム解析システムを用いて、Distance To Agreement (DTA)の算出及びγ-Index を算出します。

B-3-1.フィルム濃度-吸収線量変換テーブルの作成

フィルムのロットごとに60Coにより0.0から3.0Gyまで照射し、フィルム濃度と吸収線量の関係を事前に確認します。
フィルム解析の際に、依頼施設にて照射された濃度-吸収線量変換テーブル用フィルムの濃度-吸収線量が、事前に作成した変換テーブルから大きく外れていないことを確認します。

B-3-2.スキャナ感度補正

スキャナのラテラル効果を除去するため60Coにより照射されたフィルムを用い、事前にスキャナの感度補正を行います。

B-3-3.DTA

線量勾配が急峻な位置での基準線量分布画像と評価線量分布画像の各々60%線量位置と80%線量位置のズレを算出します。

B-3-4.ガンマ解析(参考値)

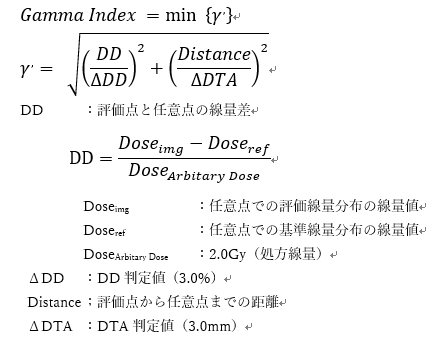

Gamma Index (γ)は次式で算出します。
評価点から周囲5mm以内の全計算点でγ'を計算し、その最小値をγとしています。

B-3-4.ガンマ解析(参考値)

ガンマパス率は評価線量分布と基準線量分布の領域内(Threshold 30%)の全点に対してGamma IndexがPass(γ≦1)、Fail(γ>1)かを集計し、Passした点の数の割合です。
パス率が高いほど、評価線量分布と基準線量分布は同じとみなすことができます。IMRT郵送調査ではガンマパス率の基準を90%以上としております。
